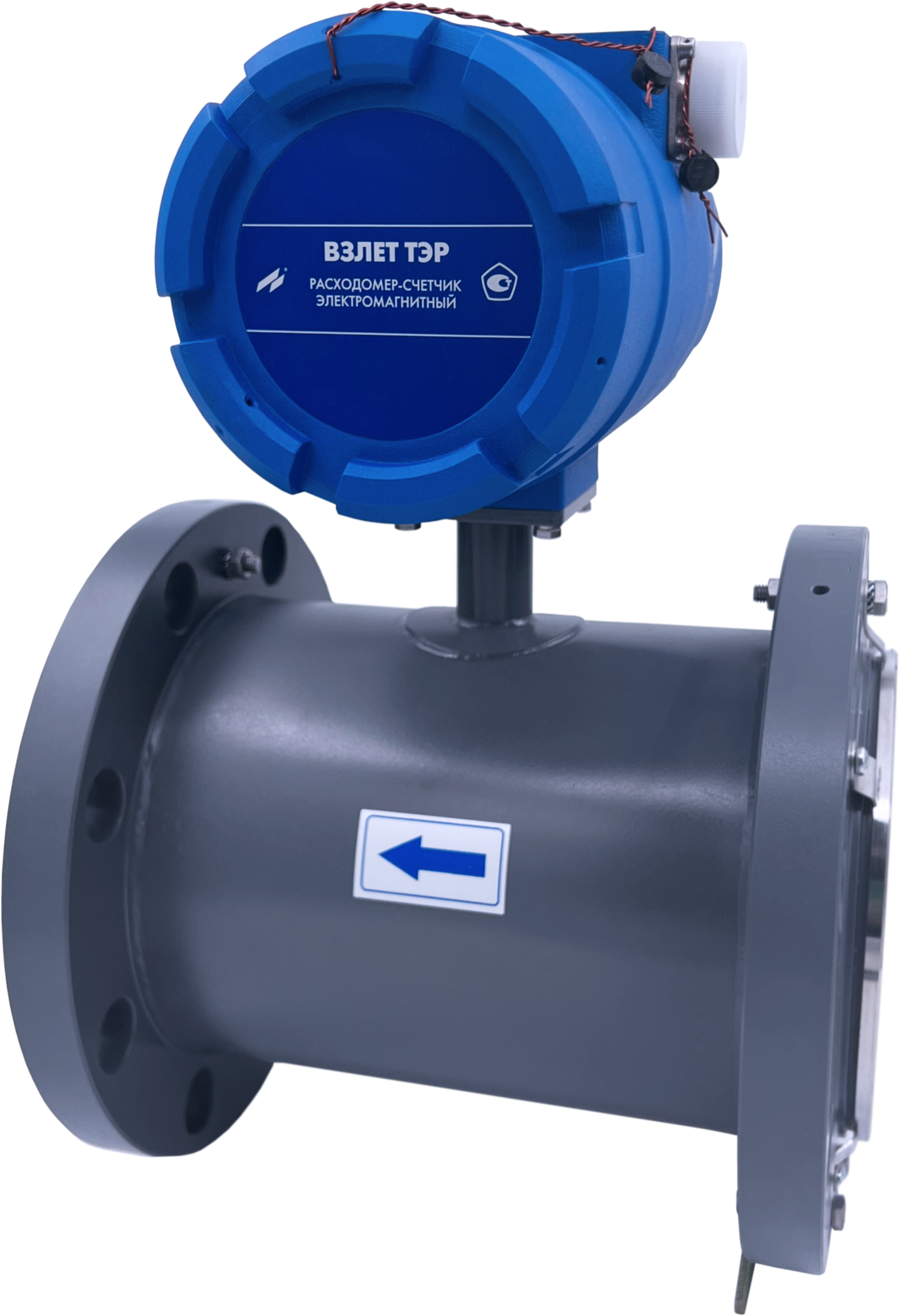

ВЗЛЕТ ТЭР со степенью защиты IP68

Импортозамещение

Расходомер-счетчик электромагнитный для измерения расхода и объема различных жидкостей в затопляемых зонах

Исполнения по назначению:

Взлет ТЭР Ох – общепромышленное исполнение;
Взлет ТЭР Ах – агрессивостойкое исполнение.

Погрешность измерения:

±0,35 % — основная относительная в диапазоне расходов от 0,03×Q_{v наиб} до Q_{v наиб};
±0,35 % — основная приведенная в диапазоне расходов от 0,001×Q_{v наиб} до 0,03×Q_{v наиб};
повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

без индикации по месту, по заказу комплектуется выносным блоком индикации ИВК-ТЭР;
комплектуется кабелем требуемой длины с установленной ответной частью разъема (по заказу);
интерфейсы: два универсальных выхода, RS-485 (ModBus), выносная кнопка, токовый выход;
подключение на объекте без нарушения герметичности прибора (блок электроники опломбирован на заводе-извотовителе);
высокая точность, стабильность и повторяемость результатов измерения;
измерение расхода и объема реверсивного потока;
контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
использование различных материалов электродов (нержавеющая сталь, титан, тантал);
возможность монтажа на полимерные трубы без заземляющих колец;
расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости;
установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

в виде импульсов с нормированным весом на два универсальных выхода;
гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);

HART (по заказу).

Технические характеристики:

Характеристика	Значение
Номинальный диаметр, DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Q_{v наиб}, м³/ч	2,83	6,37	11,32	17,69	28,98	45,28	70,75	119,6	181,1	283	636,8	1132	2547
Давление в трубопроводе, МПа	не более 2,5 (фланцованные расходомеры DN20-DN300 могут поставляться на давление 4,0 МПа)
Удельная электропроводность жидкости, См/м	не менее 5×10^-5
Диапазон температуры жидкости при футеровке фторопластом, °С	от −10 до 150
Диапазон температуры жидкости при футеровке полиуретаном, °С	от −10 до 70
Диапазон температуры окружающей среды, °С	от −40 до 70
Степень защиты	IP68
Напряжение питания, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	24

Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Длина проточной части, мм	93	99	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,4	3,5	5,6	6,2	7,7	8,6	10,1	11,5	13,6	19,7	33,2	52	98
