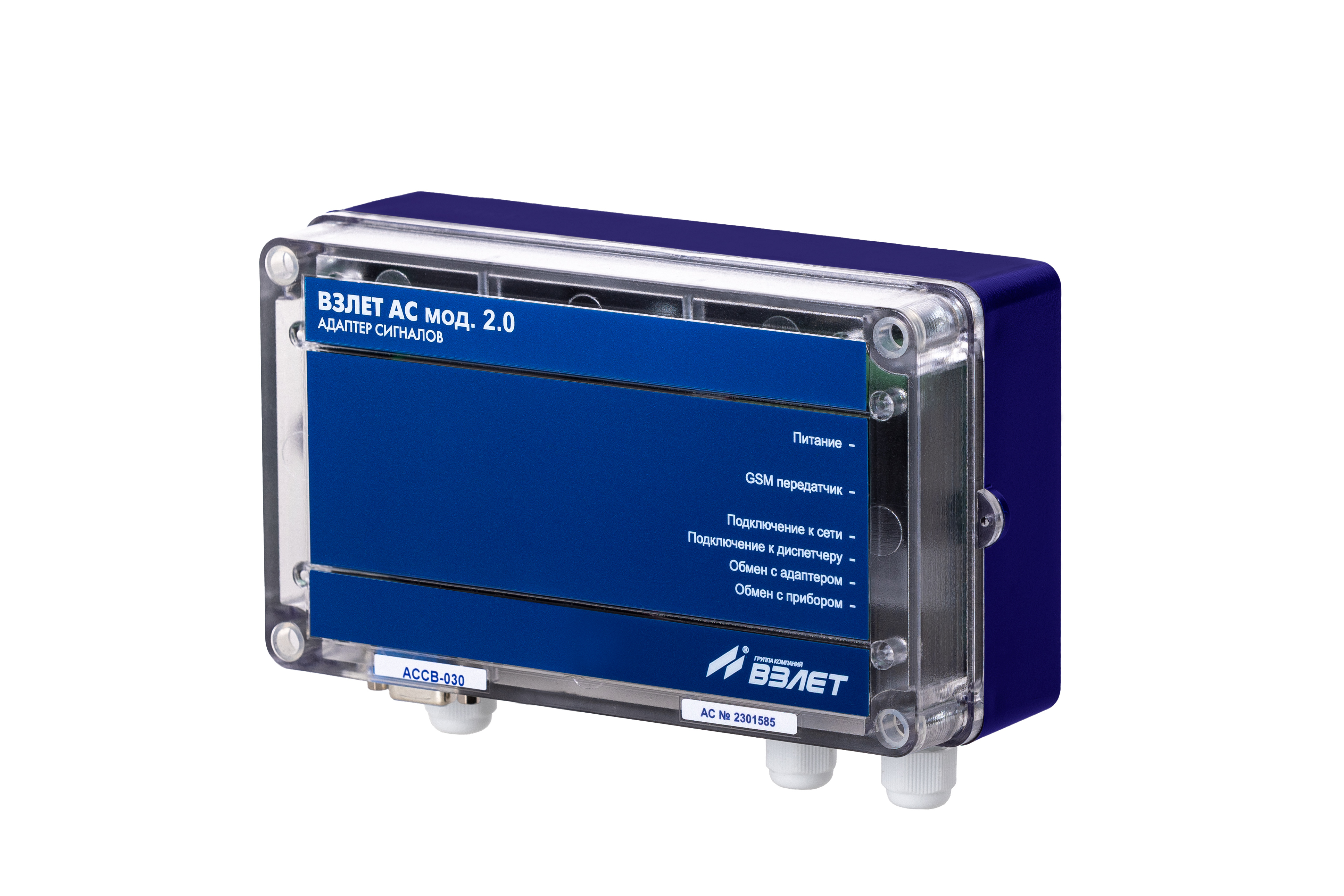

ВЗЛЕТ АССВ-030

Преобразователь измерительный для построения беспроводных систем учета и диспетчеризации.

Предназначен для построения беспроводных систем учета и диспетчеризации. Подключение к приборам осуществляется по интерфейсам RS-232 и RS-485, к диспетчерскому компьютеру — через среду сотовой связи и Интернет.

В качестве программного ядра диспетчерских систем используется программный комплекс ВЗЛЕТ СП. Диспетчерский компьютер должен быть доступен из Интернета по фиксированному IP-адресу. В отличие от циклического опроса, когда обмен в каждый момент времени осуществляется только с одним прибором, TCP/IP соединения, осуществляемые адаптерами, позволяют одновременно взаимодействовать с сотнями приборов. Фактическим ограничением является пропускная способность канала подключения к Интернету.

Диспетчерская система, построенная на основе адаптеров АССВ-030, является одним из вариантов информационно — измерительной системы ВЗЛЕТ ИИС-учет, внесенной в Федеральный информационный фонд по обеспечению единства измерений, что делает возможным ее применение и для коммерческих расчетов.

Функциональные возможности:

  • обеспечение сеансового удаленного доступа к узлам учета для контроля измерений в режиме реального времени для отображения данных в виде диаграмм, таблиц, мнемосхем, отчетов и т.п.;
  • передача накопленных данных для автоматической подготовки коммерческих отчетов и анализа работы узлов учета (сопоставление температурных графиков, выявление аномального потребления и т.п.);
  • оперативное информирование о нештатных ситуациях в измерениях и о состоянии узла учета в целом (охранная, пожарная сигнализация, затопление и т.п.).

Отличительные особенности:

  • низкие эксплуатационные расходы при использовании GPRS-услуги сотовых сетей (по сравнению с традиционным применением сотовых модемов на основе CSD услуги затраты снижаются в 50-100 раз);
  • возможность передачи данных диспетчеру и трем пользователям;
  • визуальное отображение режимов работы;
  • четыре дискретных входа для подключения извещателей (охранных, пожарных и т.п.);
  • возможность работы с различными типами внешних антенн для сотовой связи;
  • тип обслуживаемого прибора определяется драйверами, загруженными в энергонезависимую память адаптера;
  • комплектуется встроенным источником беспроводного питания (мини-UPS).

Применение с приборами:

  • тепловычислители:
    ВЗЛЕТ ТСРВ, СПТ-940, -941, -941.11, -941.20, -942, -943, -943.1, -944, -961, -961М, -961.1, -961.2, -962, -963, ВКТ-4, -4М, -5, -7, -9, ВТД-УВ, КАРАТ-306, -307, -308, КМ-5, Эльф, ИМ2300, ЭСКО-Т, ЭСКО-ТМ (МТР-06), ТЭМ-104, -104М, -104М-1, -106, -116, ТВ7, ТВ7М, ТС-11, Multical III, Multical 66-CDE, Multical 601, Multical 602, SKU-01, МКТС СБ-04, МКТС СБ-05, ТМК-Н2, -Н3, -Н5, -Н12, -Н13, -Н20, -Н30, -Н100, -Н120, -Н130, ТСВ, СКМ-2;
  • расходомеры:
    ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ МР, ВЗЛЕТ РСЛ, ВЗЛЕТ РСЛ-2хх, ВЗЛЕТ РБП, ВЗЛЕТ СК;
  • газовые корректоры:
    ВЗЛЕТ КГ, СПГ-741, -742, -761, -761.1, -761.2, -762, -762.1, -762.2, -763, -763.1, -763.2;
  • электросчетчики, сумматоры:
    МАЯК-302АРТ, Меркурий-230, -234, -236, СЭТ-4ТМ.03, ПСЧЗАРТ.07, СПЕ-542, ЭУ20М;
  • другие приборы:
    ВЗЛЕТ УР-2хх, ВЗЛЕТ РО-2, РО-2М, РО-2 вент, ВЗЛЕТ РТ, КИВ ВЗЛЕТ (ИВК-101, -102, -102П, -103), ВЗЛЕТ РУ, АДИ, EK-270, РТ-2010.

Технические характеристики:

ХарактеристикаЗначение
Стандарт сотовой связи GSM 900/1800
Используемые услуги сотовой связи GPRS, CSD, SMS
Интерфейсы RS-232, RS-485
Количество входов сигналов типа замкнуто/разомкнуто 4

Максимальная длина линии связи адаптера с прибором, м.:

- при использовании RS-232

- при использовании RS-485



до 12

до 1200*

Время сохранности установочных данных при отключении питания, мес. не менее 12
Напряжение питания, В =(10-30)
Потребляемая мощность, ВА не более 2
Степень защиты IP54
Габаритные размеры,мм 190х123х60
Масса, кг не более 0,4
Средняя наработка на отказ, ч. 75 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 24

Примечание:

* При общей длине линии связи в группе из нескольких абонентов.
