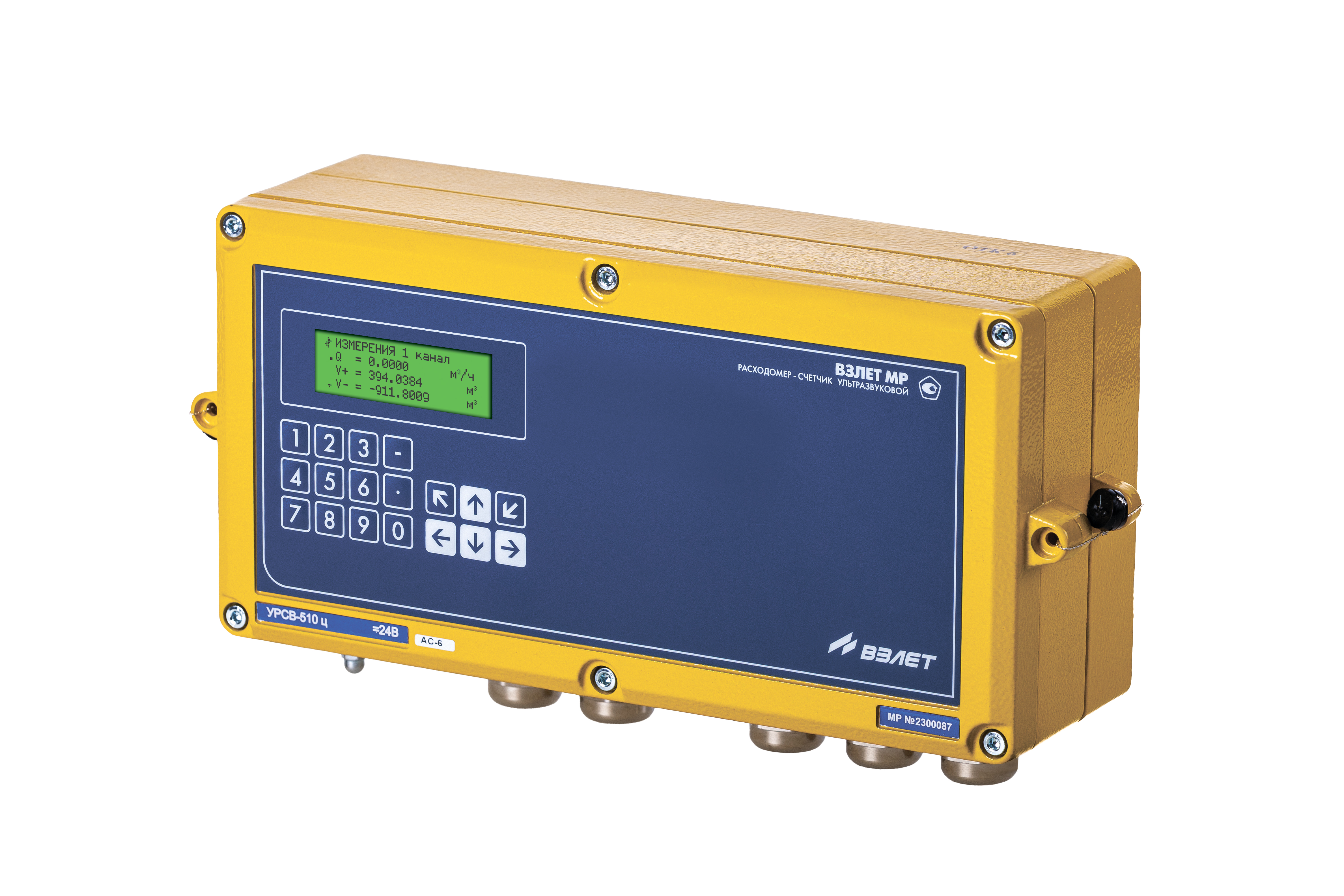

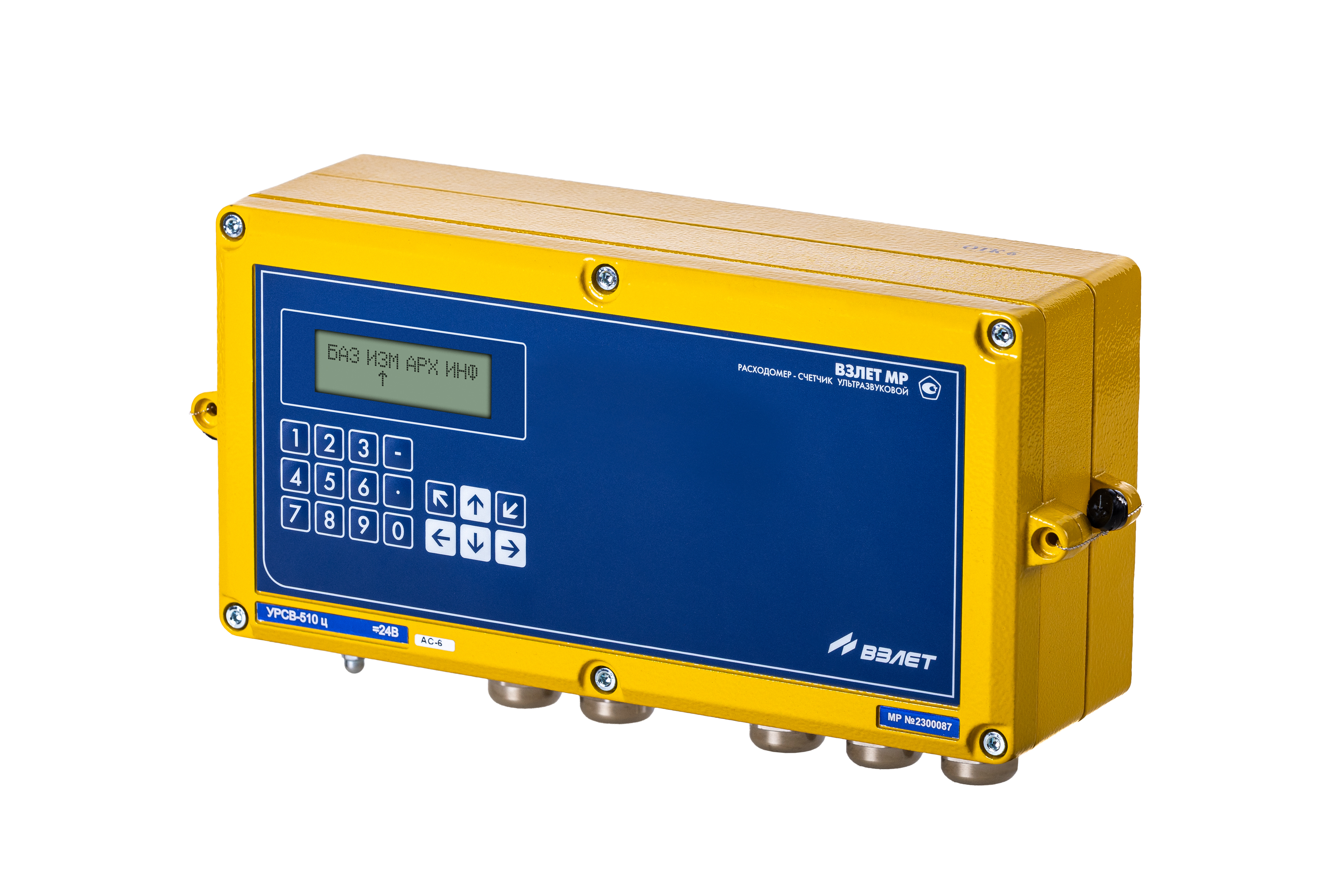

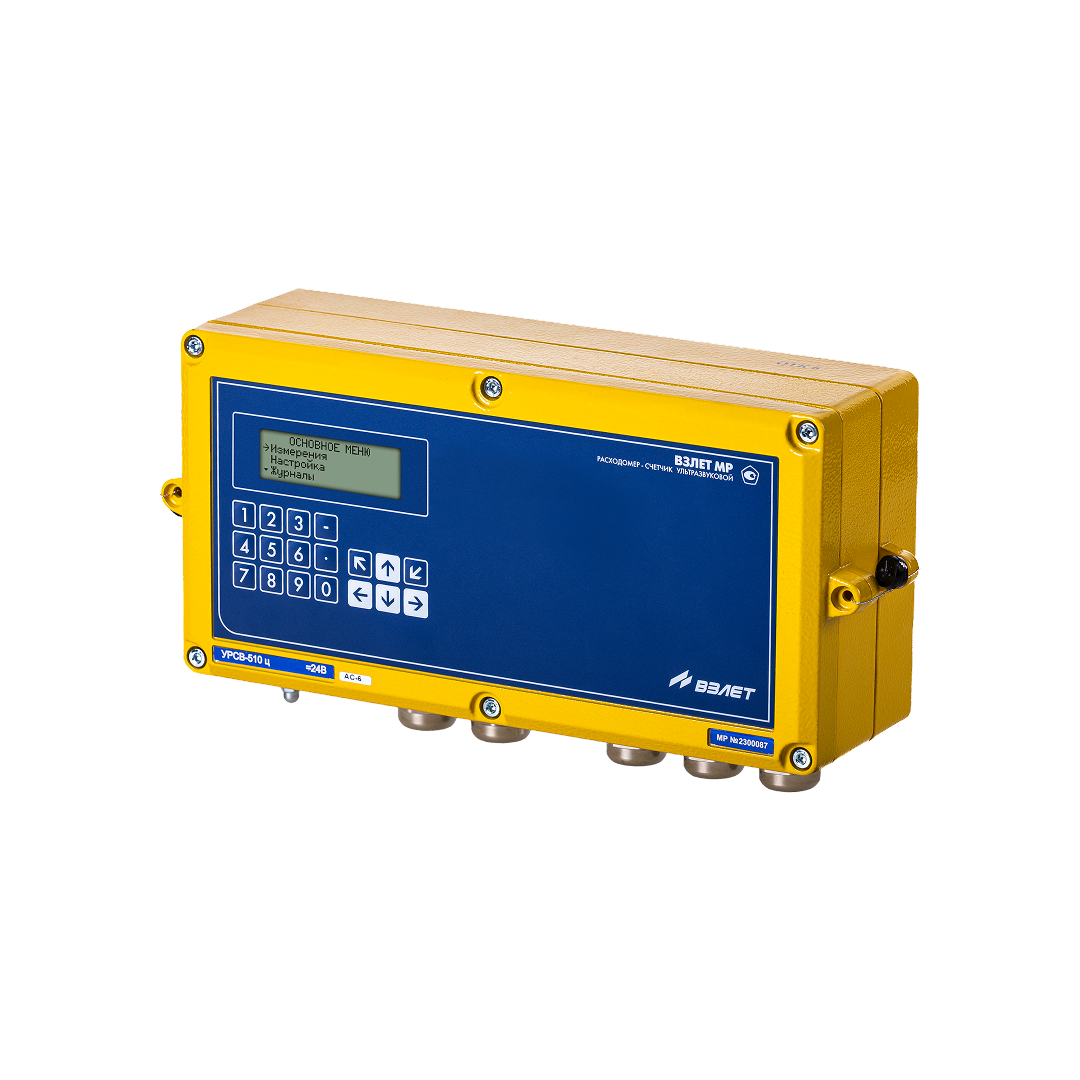

ВЗЛЕТ МР УРСВ-5xx ц специсполнение для АЭС

Расходомер-счетчик ультразвуковой. Измерение расхода в технологических процессах АЭС и объектов ядерного топливного цикла. Измерение расхода в трубах большого диаметра.

Специальное исполнение для АЭС для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (кислот, щелочей, ЖРО) в одном или нескольких напорных трубопроводах. Класс безопасности 3Н, 4Н.

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.

Модификации:

Тип Исполнение Количество измерительных лучей Количество контролируемых трубопроводов Относительная погрешность измерения расхода (объема), %
1 2 4 1 2
Одноканальный УРСВ-510Ц +     +   ±(0,95+0,1/v)*
Многоканальные УРСВ-520Ц +       +
Многолучевые УРСВ-522Ц   +   +   ±(0,45+0,1/ v)*
УРСВ-542Ц   +     +
УРСВ-544Ц     + +   ±(0,25+0,1/ v)*

* v - скорость потока, м/с

Отличительные особенности:

  • Класс безопасности 3Н, 4Н
  • Учет любых акустически прозрачных, в том числе агрессивных сред
  • Раздельное исполнение
  • Тропическое исполнение
  • Cтойкость к воздействию плесневых грибов
  • Работа с жидкими радиоактивными отходами (ЖРО)
  • Изготовление по НП-001-15, НП-016-05, НП-022-17, НП-033-11
  • Соответствует НП-031-01, НП-071-18
  • Опыт поставок на зарубежные АЭС, РФ АЭС, объекты ядерного топливного цикла

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде импульсов с нормированным весом или логических сигналов;
  • по последовательному интерфейсу RS-232/RS-485;
  • в виде нормированного токового сигнала (по заказу);
  • по интерфейсу Ethernet (по заказу).

Технические характеристики

Характеристика Значение

Номинальный диаметр, DN

от 10 до 10 000

Диапазон температуры жидкости, °C от -30 до +200 (специсполнение до +350)
Температура окружающей среды для вторичного преобразователя (ВП), °C от 0 до +50
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа до 25
Степень защиты ВП/ПЭА IP54/IP65/IP68

Глубина архивов измерительной информации, записей:
- часового
- суточного
- месячного
- интервального
- дозирования




1440
60
48
14 400
512

Питание

=24В

Потребляемая мощность, Вт не более 12
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 25
Масса вторичного преобразователя, кг не более 3
