российский производительВЗЛЕТ ИУ

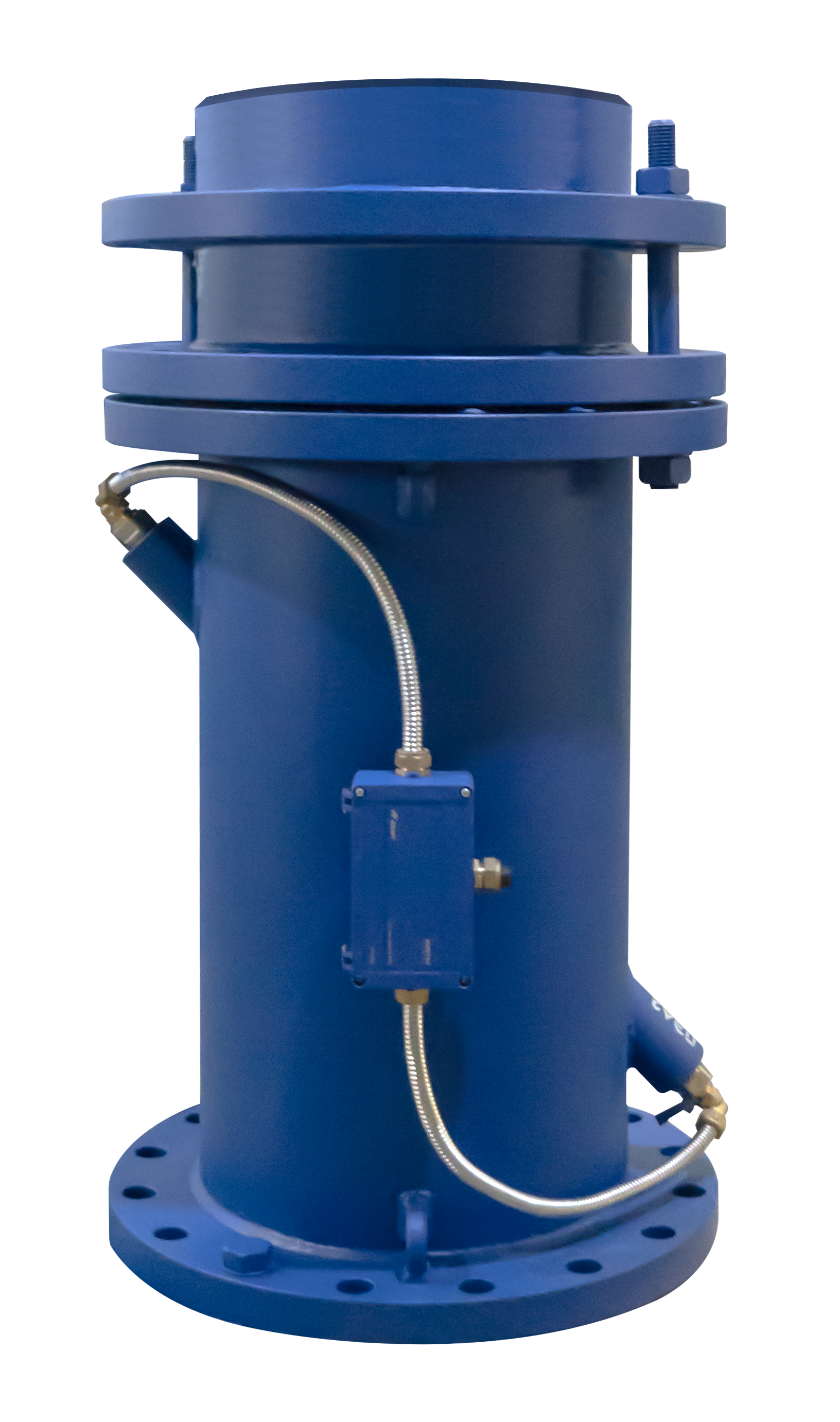

Измерительные участки (ИУ) с установленными преобразователями электроакустическими (ПЭА) выполняют функцию первичных преобразователей расхода для ультразвуковых расходомеров и предназначены для монтажа в контролируемые трубопроводы. Измерительные участки поставляются с врезными или накладными ПЭА. Возможна поставка участков с ответными фланцами, патрубками, а также дополнительно с конфузорами для врезки ИУ в трубопровод большего диаметра.
Внутренняя поверхность ИУ может быть обработана покрытием типа "эпобен", "нефтьэкор" и др.
Исполнения:
ИУ-0хх – углеродистая сталь;
ИУ-1хх – нержавеющая сталь;
ИУ-2хх – сталь 09Г2С.
ИУ-х32 - U-образный измерительный участок с врезными датчиками
| Характеристика | Значение |
|---|---|
| Номинальный диаметр, DN | 10, 25, 40 |
| Максимальное давление, МПа | от 1,6 до 25 |
ИУ-х12 - измерительный участок с врезными датчиками, установленными по диаметру
| Характеристика | Значение |
|---|---|
| Номинальный диаметр, DN | от 50 до 1400 |
| Максимальное давление, МПа | от 1,6 до 25 |
ИУ-х42 - измерительный участок с врезными датчиками, установленными по 2-м хордам
| Характеристика | Значение |
|---|---|
| Номинальный диаметр, DN | от 150 до 1600 |
| Максимальное давление, МПа | от 1,6 до 25 |
ИУ-х11 - измерительный участок с накладными датчиками
| Характеристика | Значение |
|---|---|
| Номинальный диаметр, DN | от 80 до 300 |
| Максимальное давление, МПа | от 1,6 до 25 |
Измерительные участки могут выпускаться как фланцованными, так и вварными с упрочняющими кольцами, а также комплектоваться устройством коммутационным для удобства подключения кабелей ПЭА.
