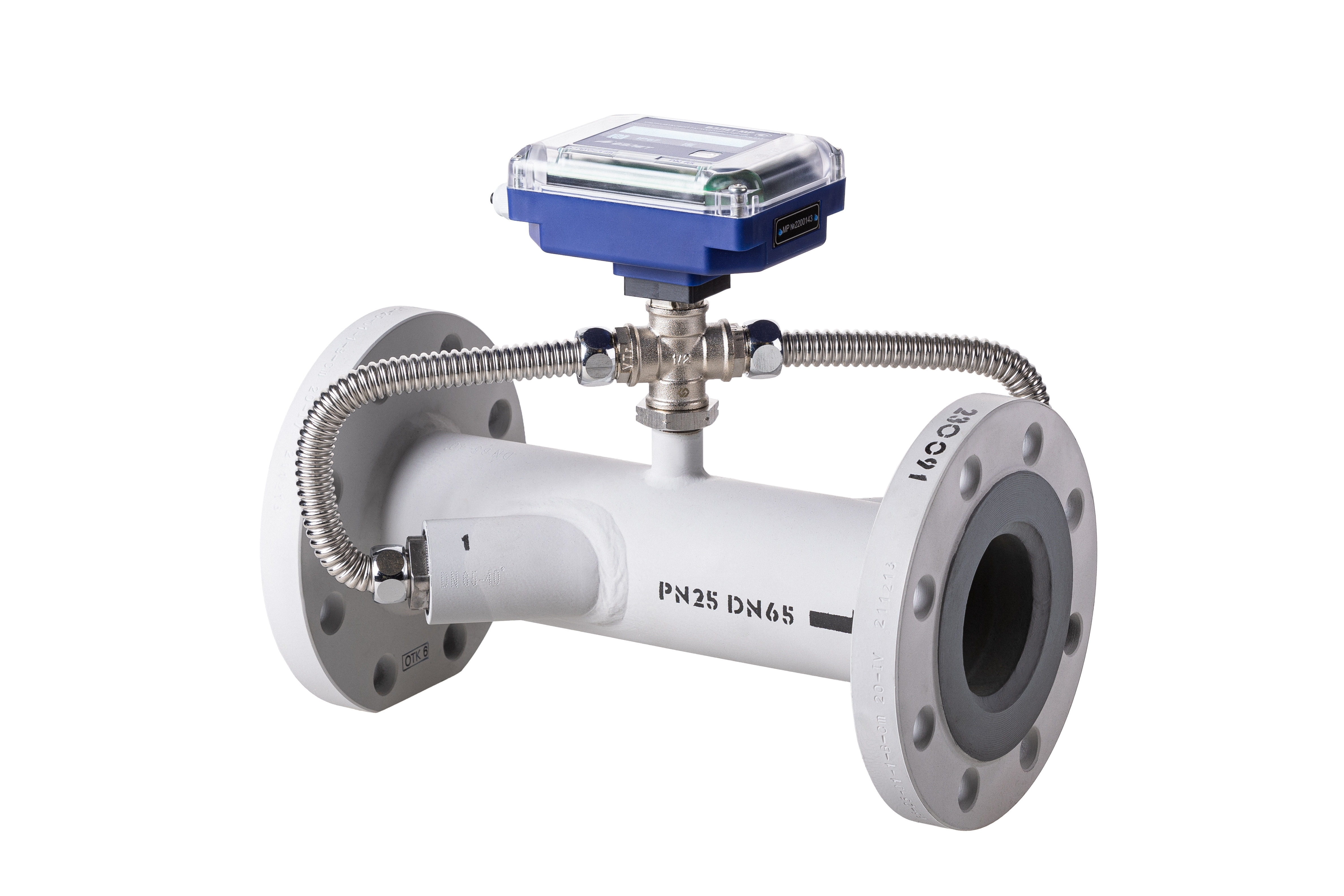

российский производительВЗЛЕТ МР УРСВ-311
Расходомер-счетчик для измерения среднего объемного расхода и объема реверсивных потоков холодной и горячей воды
Сертифицирован в Системе Добровольной Сертификации ИНТЕРГАЗСЕРТ. Система менеджмента качества сертифицирована на соответствие СТО Газпром 9001-2018.
Внесен в отраслевой каталог средств измерений ПАО «Газпром».
Отличительные особенности:
- не требует настройки на объекте;
- полнопроходной расходомер без потерь давления на измерительном участке;
- не требуется установка фильтра;
- вывод информации на универсальный выход с возможностью выбора режима работы (импульсного, частотного или логического), а также на логический выход;
- степень защиты IP67 или IP68 по заказу;
- не зависит от наличия внешнего питания.
Вывод информации:
- в виде импульсов с нормированным весом и логического сигналов;
- на символьный жидкокристаллический индикатор (по заказу);
- по последовательному интерфейсу RS-485 (по заказу);
- по последовательному интерфейсу M-Bus (по заказу);
- по интерфейсу Wireless M-Bus (по заказу);
- по беспроводному интерфейсу NFC.
Технические характеристики:
| Характеристика | Значение | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр (типоразмер) трубопровода, DN | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
|
Наименьший измеряемый средний объемный расход, Qmin, м3/ч |
0,11 | 0,18 | 0,28 | 0,48 | 0,72 | 1,13 | 1,77 | 2,50 | 4,53 | 7,10 | 10,15 | |||||||||
| Наибольший измеряемый средний объемный расход, Qmax, м3/ч | 14,5 | 22,6 | 35,4 | 60,0 | 90,6 | 141,5 | 221,0 | 318,4 | 566,0 | 885,0 | 1290 | |||||||||
| Относительная погрешность измерения расхода (объема), % | ±(0,95+0,1/V*) | |||||||||||||||||||
| Давление в трубопроводе, МПа | не более 2,5 | |||||||||||||||||||
| Диапазон температуры жидкости, °С | от 0 до 130 (до 150 по заказу, кроме IP68) | |||||||||||||||||||
| Напряжение питания расходомера | 3,6 В от встроенной литиевой батареи** | |||||||||||||||||||
| Глубина архивов измерительной информации, записей: | ||||||||||||||||||||
| - часового | 1440 | |||||||||||||||||||
| - суточного | 460 | |||||||||||||||||||
| - месячного | 48 | |||||||||||||||||||
| Потребляемая мощность, Вт | не более 1,5 | |||||||||||||||||||
| Средняя наработка на отказ, ч | 75 000 | |||||||||||||||||||
| Средний срок службы, лет: | ||||||||||||||||||||
| - при автономном питании | не менее 10 | |||||||||||||||||||
| - при внешнем питании | не менее 12 | |||||||||||||||||||
| Гарантийный срок эксплуатации, мес. | 25 | |||||||||||||||||||
* V - скорость потока, м/с
** по заказу 24В от внешнего источника питания
