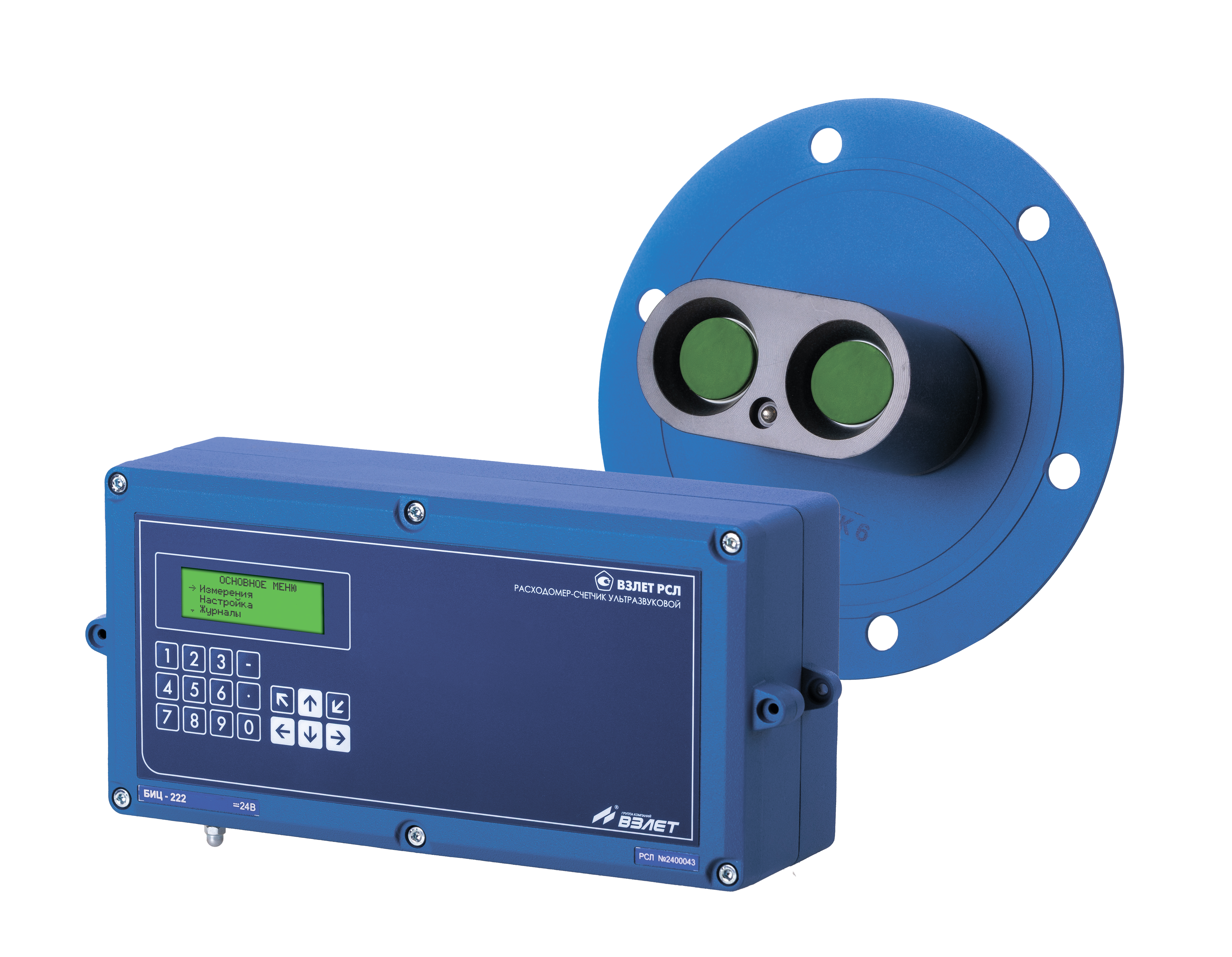

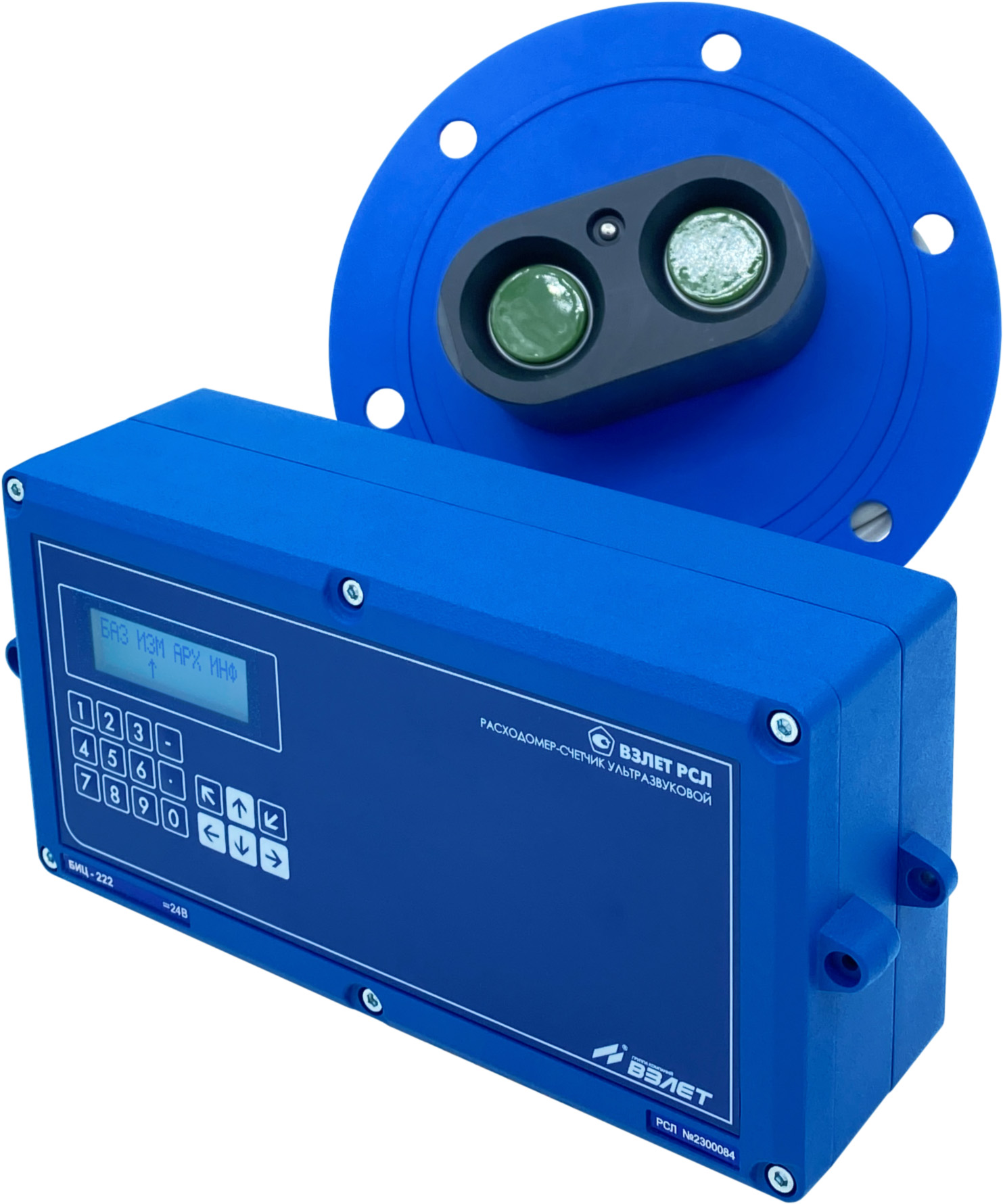

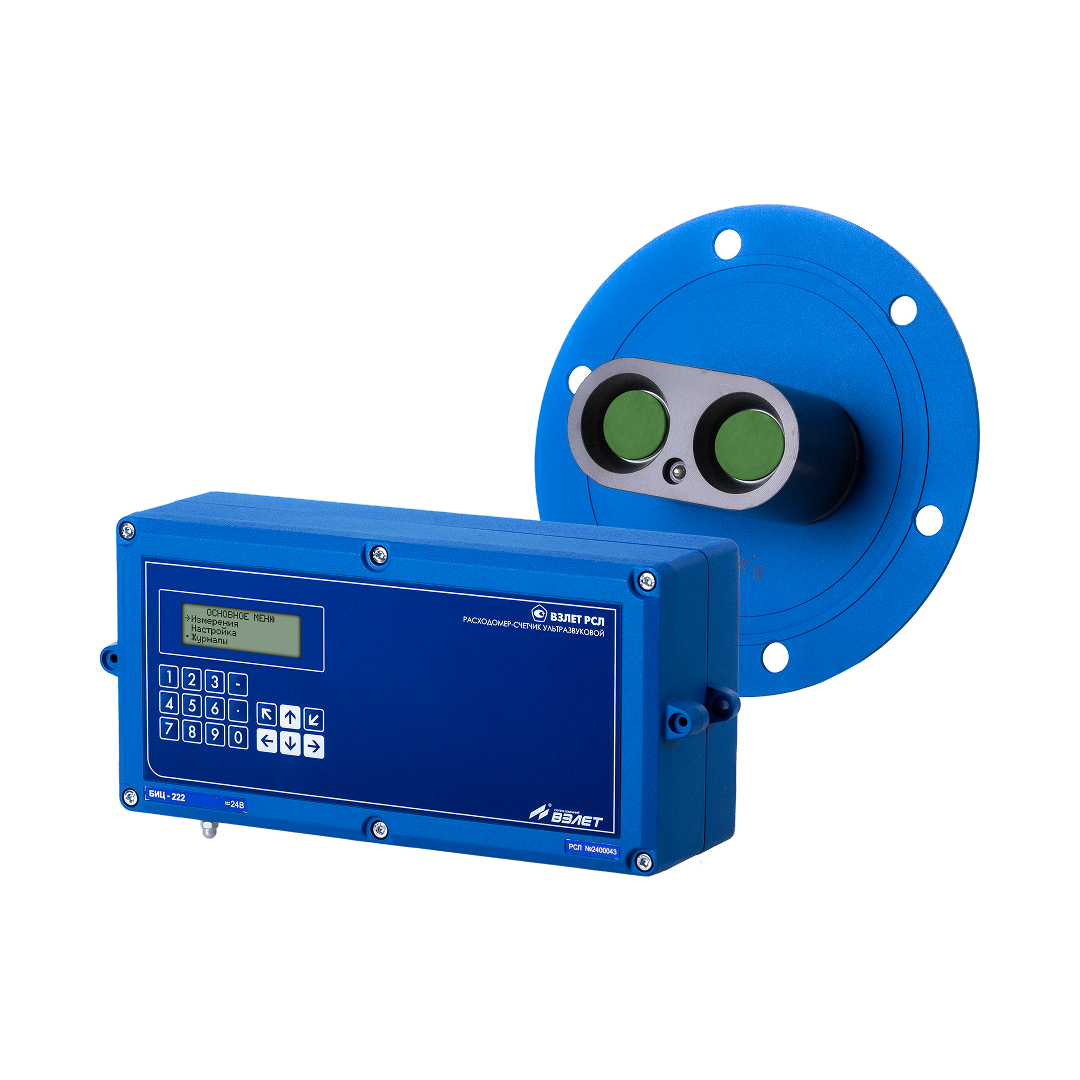

ВЗЛЕТ РСЛ

Расходомер-счетчик ультразвуковой для безнапорных трубопроводов и открытых каналов

Предназначен для автоматического бесконтактного измерения объемного расхода, объема, уровня различных жидкостей с широким спектром свойств (включая агрессивные) в безнапорных трубопроводах и открытых каналах (U-образных лотках, стандартных водосливах и лотках, а также открытых каналах произвольной формы).

Может применяться в технологических процессах промышленных предприятий, на очистных сооружениях, в канализационных сетях, системах экологического мониторинга и предупреждения о стихийных бедствиях, АСУ ТП и т.д.

Исполнения:

РСЛ-212 - может комплектоваться акустическими системами разного конструктивного исполнения с коррекцией скорости звука с использованием термометра. Это обеспечивает устойчивую работу прибора при различном составе газовой среды (пары нефтепродуктов, кислот, щелочей и т.д.). Акустические системы для РСЛ-212 выпускаются в общепромышленном, агрессивостойком и бензомаслостойком исполнениях.

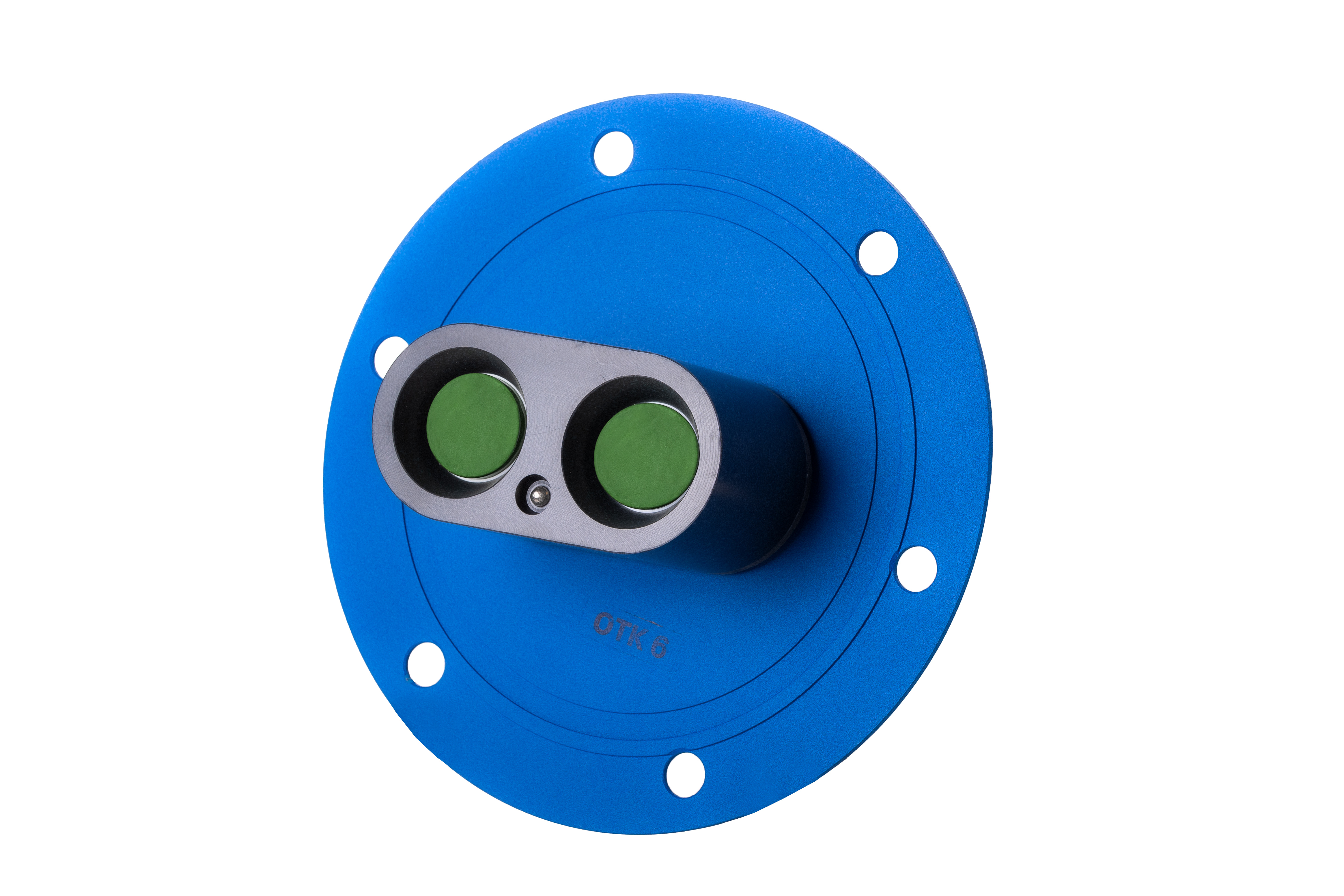

РСЛ-222 - комплектуется компактной акустической системой с малой мертвой зоной (250 мм) на основе раздельно-совмещенного ультразвукового датчика с интегрированным термометром. Такая акустическая система может устанавливаться на трубопроводы диаметром от 100 мм с использованием стандартных пластиковых элементов канализационных трубопроводов, в том числе в составе узлов домового учета сточных вод.

Отличительные особенности:

высокая точность измерения уровня за счет применения эффективных цифровых методов обработки сигнала;
помехозащищенность измерительного тракта, позволяющее использовать прибор в непосредственной близости от насосов, электродвигателей и других источников мощных промышленных помех;
автоматический учет изменения скорости звука в газовой среде;
периодическая самоочистка ультразвукового датчика от конденсата;
загрузка в прибор расходной характеристики трубопровода (лотка) непосредственно на объекте с помощью специализированного ПО;
возможность размещения измерительного блока на расстоянии до 250 м от объекта.

Вывод информации:

на жидкокристаллический индикатор;
в виде частотных и/или импульсных сигналов (по заказу);
в виде нормированного токового сигнала (по заказу);
по интерфейсу Ethernet (по заказу);
по последовательному интерфейсу RS-232/RS-485;
в виде срабатывания логических выходов (по заказу).

Технические характеристики

Характеристика	Значение
Внутренний диаметр безнапорных трубопроводов и U-образных лотков, мм	от 100 и более – для расходомеров исполнения РСЛ-222; от 300 и более – для расходомеров исполнения РСЛ-212.
Относительная погрешность измерения объемного расхода и объема, не более %	±4 – для расходомеров исполнения РСЛ-222; ±5 – для расходомеров исполнения РСЛ-212.
Наибольшее значение измеряемой дистанции при использовании акустической системы, м	15 – исполнений АС-413-110 и АС-913-110; 5 – исполнения АС-111-013.
Максимальная длина соединительного кабеля акустических систем, м	250
Номинальное напряжение питания, В	=24
Потребляемая мощность, Вт	не более 20
Гарантийные срок эксплуатации, мес.	24
