ВЗЛЕТ ТСР-М ТСР-027

Теплосчетчик-регистратор. Специальное исполнение для сложных условий эксплуатации. Внесен в отраслевой каталог средств измерений ОАО «Газпром».
Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в 3-х независимых системах при общем количестве трубопроводов до 6-ти в сложных условиях эксплуатации.

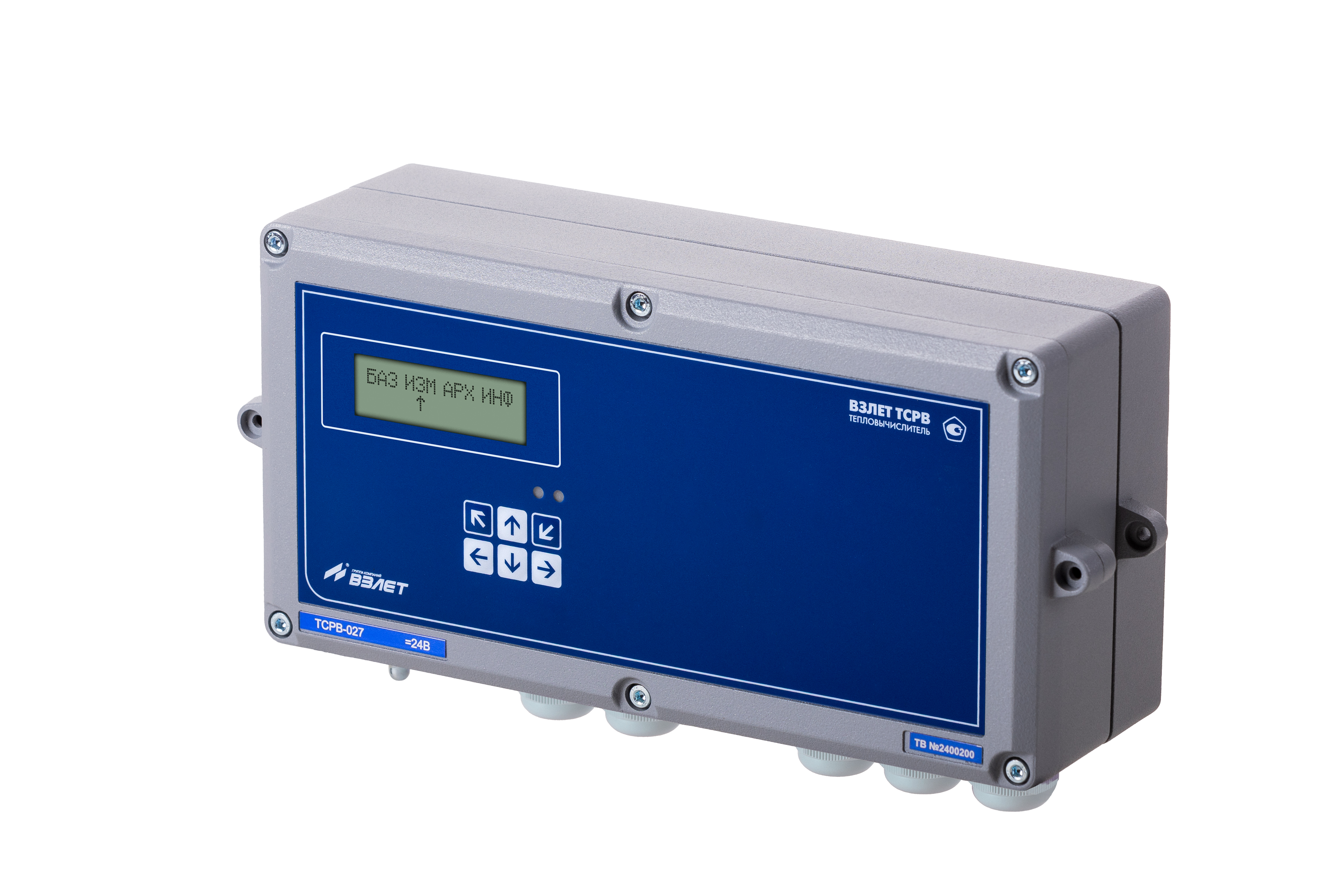

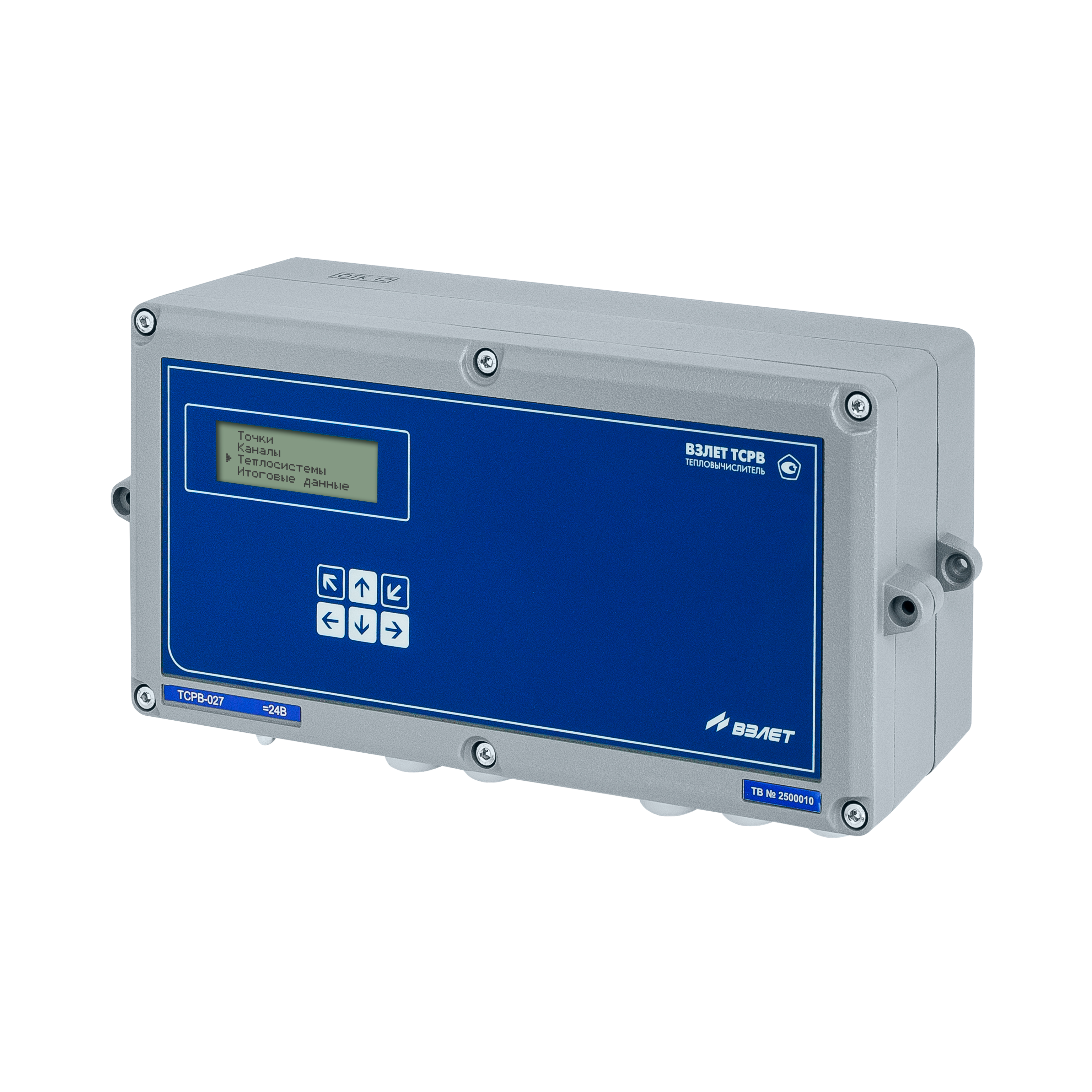

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнений ТСР-027 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ (включен в Государственный реестр средств измерений за № 27010-04) исполнения ТСРВ-027, ниже приведены его характеристики.

Функциональные возможности:

  • конфигурирование до 6-ти трубопроводов в 3-х теплоситемах;
  • гибкая программная настройка конфигурации измерительной схемы;
  • программное задание формулы расчета результирующего количества тепла для трех теплосистем и его архивация;
  • регистрация в журнале действий оператора;
  • отображение всей текущей измерительной и архивной информации на индикаторе прибора;
  • отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора.
  • расчет суммарного количества тепловой энергии по всем теплосистемам.

Отличительные особенности

  • корпус тепловычислителя выполнен из литого алюминия;
  • наличие входа сигнала автореверса;
  • наличие многоуровневой защиты архивных и установочных данных от несанкционированного доступа;
  • возможность питания расходомеров и датчиков давления от тепловычислителя;
  • возможность демонтажа прибора для проведения поверки без отключения кабелей связи;
  • базовая комплектация электромагнитными расходомерами ВЗЛЕТ ЭР исполнений ЭРСВ-440Л/Ф с широким динамическим диапазоном.

Вывод информации:

  • на жидкокристаллический индикатор;
  • по последовательному интерфейсу RS-232/RS-485;
  • в виде импульсной последовательности или логических сигналов;
  • по интерфейсу Ethernet (по заказу).

Технические характеристики

Характеристика Значение
Количество каналов измерения:
- расхода
- температуры
- давления

до 6
до 6
до 6
Количество контролируемых теплосистем до 3
Количество входов подключения сигнала направления потока (автореверса) 1
Диаметр условного прохода, Dy, мм от 10 до 5 000
Диапазон измерения среднего объемного расхода, м3 от 0,01 до 1 000 000
Диапазон измерения температуры, 0C от минус 50 до 180
Диапазон измерения давления, МПа от 0 до 2,5
Относительная погрешность измерения количества тепла, % не более ±5,0
Температура окружающей среды для тепловычислителя, 0C от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м до 300
Глубина архивов измерительной информации, записей:
- часового
- суточного
- месячного

1500 (62,5 суток)
366
48
Степень защиты IP54
Питание тепловычислителя =24В
Мощность тепловычислителя, Вт не более 2,5
Средняя наработка на отказ, ч. 75 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации тепловычислителя, мес. 72
Масса тепловычислителя, кг не более 3
Габаритные размеры тепловычислителя, мм 250х154х105
Способ крепления на DIN-рейку
