ВЗЛЕТ ЭР ЛАЙТ М

Популярное
Расходомер-счетчик электромагнитный для коммерческого учёта тепловой энергии, горячей и холодной воды

Соответствует дополнительным требованиям, предъявляемым системой качества НП «Российское теплоснабжение». Предназначен для измерения расхода и объема горячей и холодной воды.

Максимальная скорость потока 10 м/с.

Исполнения измерительного блока:

ЭРСВ-4х0х В – без индикатора;
ЭРСВ-5х0х В – с индикатором.

Тип присоединения:

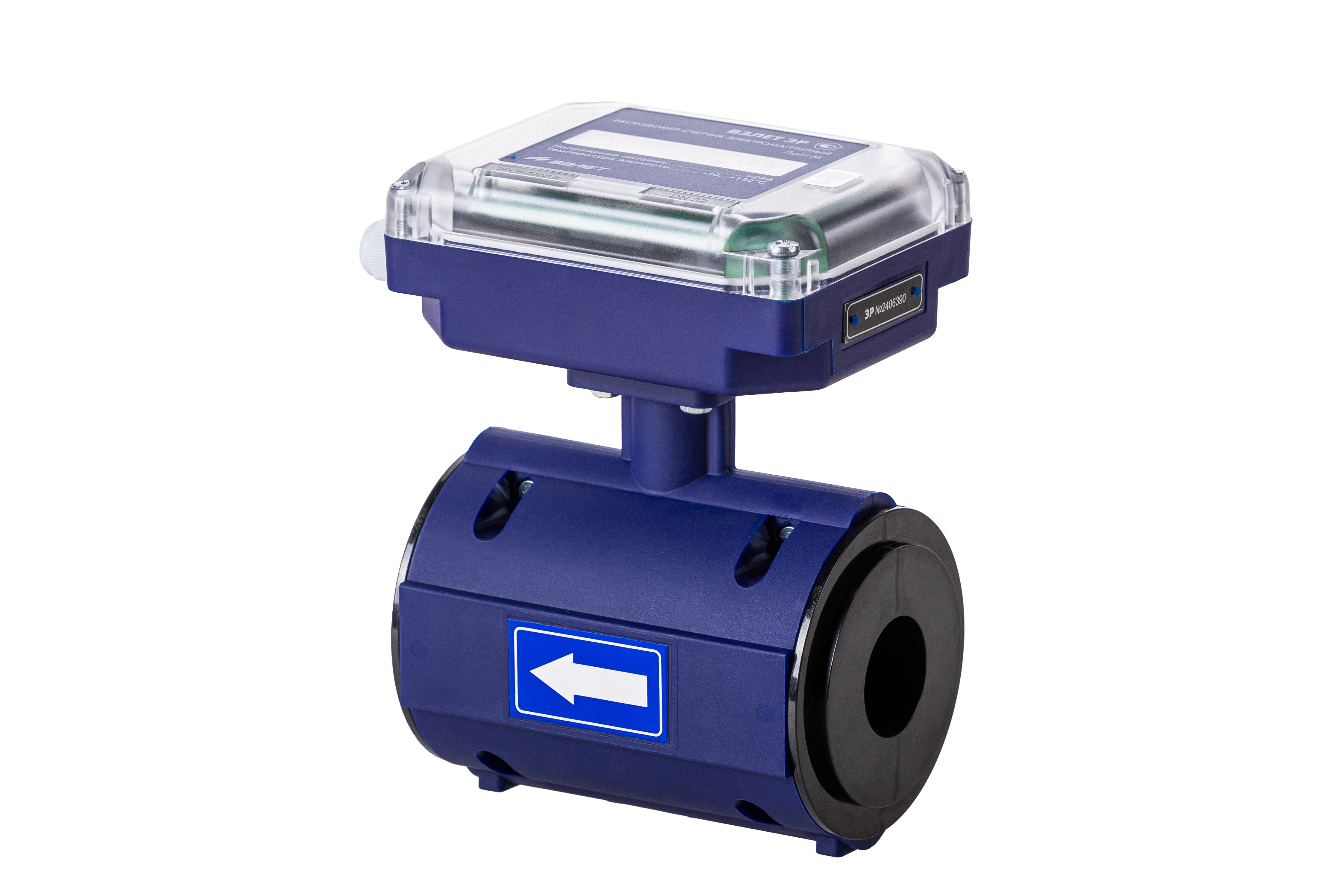

ЭРСВ-хх0Л В – «сэндвич» (от DN 10 до DN 150);

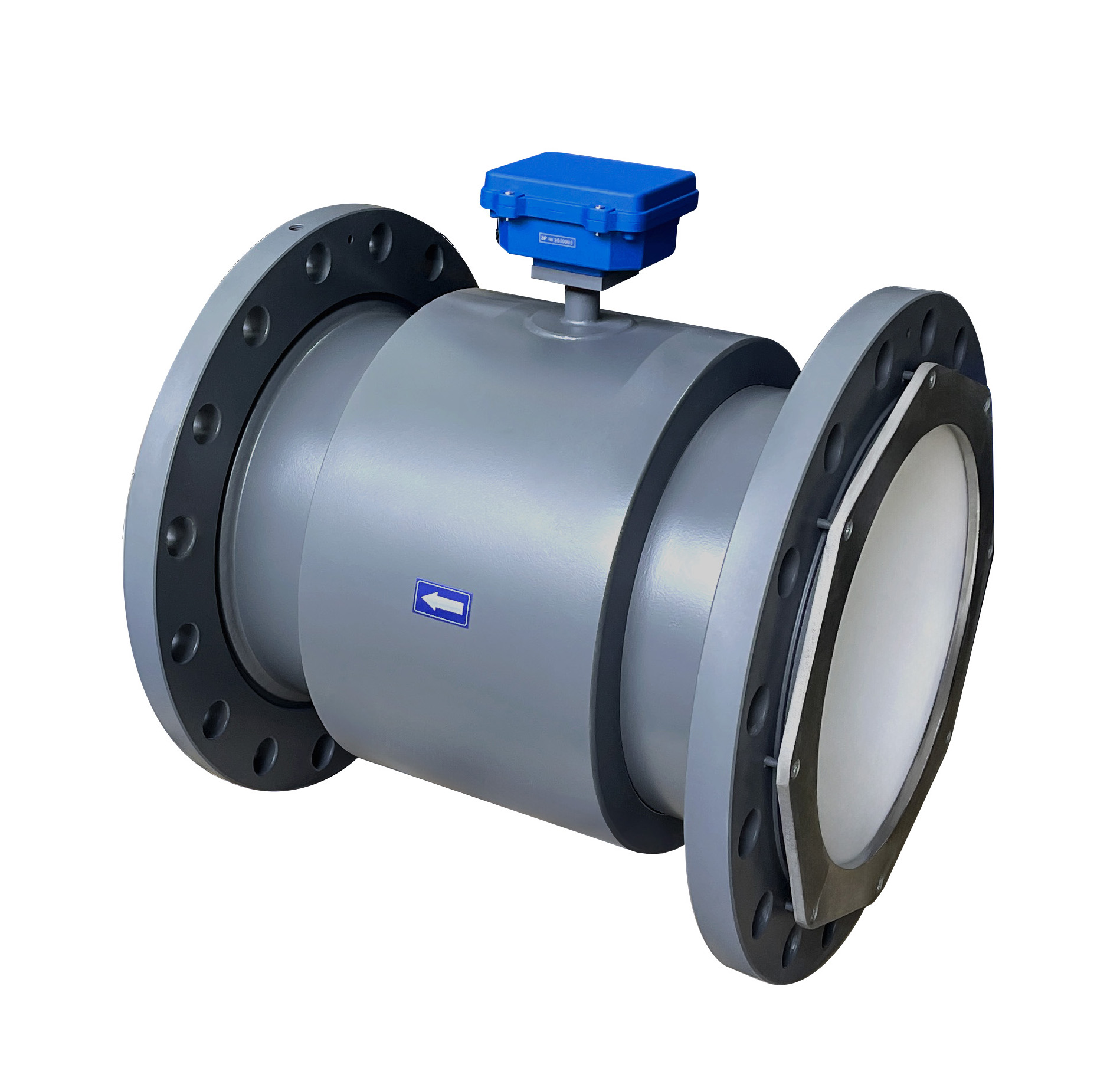

ЭРСВ-хх0Ф В – фланцевое (от DN 20 до DN 300).

Отличительные особенности:

  • простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра;
  • механическая прочность;
  • легкая настройка для работы с тепловычислителями без использования компьютера;
  • максимальная защищенность результатов измерений от несанкционированного доступа и вмешательства в работу прибора;
  • журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени);
  • исключение ошибок, связанных с опустошением трубопровода или пропадания питания;
  • благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона;
  • часы реального времени;
  • самый большой в своем классе выбор DN обеспечивает возможность минимизации затрат при работе с одим поставщиком приборов даже в больших комплексных проектах;
  • полнопроходной расходомер без потерь давления на измерительном участке;
  • не требуется установка фильтра;
  • возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
  • вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического);
  • увеличение коммутируемого тока на универсальных выходах в пассивном режиме до 150 мА;
  • работа универсальных выходов в пассивном режиме при любой полярности внешнего напряжения (аналог «сухого» контакта);
  • короткие прямолинейные участки до и после расходомера;
  • усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с);
  • не требуется дополнительная присоединительная арматура (диффузоры и конфузоры);
  • степень защиты IP65;
  • контроль заполнения трубопровода.

Вывод информации:

  • на символьный жидкокристаллический индикатор (только для исполнений ЭРСВ-5х0х В и ЭРСВ-540Л В);
  • в виде импульсов с нормированным весом и логического сигнала направления потока;
  • по последовательному интерфейсу RS-485 (по заказу);
  • по беспроводному интерфейсу NFC (по заказу).

Технические характеристики (максимальная скорость потока 10 м/с)

ХарактеристикаЗначение
Номинальный диаметр ЭРСВ-хх0Л В, DN 10  15 20 25 32 40 50 65 80 100 150 - -
Номинальный диаметр ЭРСВ-хх0Ф В, DN  - 15 20 25 32 40 50 65 80 100 150 200 300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3 2,83 6,37 11,32 17,69 28,98 45,28 70,75 119,6 181,12 283 636,8 1132 2547
Давление в трубопроводе, МПа не более 2,5
Удельная электропроводность жидкости, См/м не менее 5x10-4
Диапазон температуры жидкости, °С от минус 10 до 150
Мин. длина прямолинейных участков до и после расходомера 3DN и 1DN
Степень защиты IP65
Напряжение питания расходомера, В =24
Потребляемая мощность, Вт не более 5,0
Средняя наработка на отказ, ч 100 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 72

Диапазон и погрешность измерения:

ИсполнениеDNОтносительная погрешность измерения, %Динамический диапазон
ЭРСВ-х40х В от 10 до 300 ±2,0 1:250
ЭРСВ-х70х В от 15 до 300 ±2,0 1:500
